Как определить требуемый напор и расход насоса.

14.07.2016

Как определить требуемый напор и расход насоса.



При обустройстве водоснабжения и отопления загородных домов и дач одной из самых насущных проблем является подбор насоса. Ошибка в выборе насоса чревата неприятными последствиями, среди которых перерасход электроэнергии – самое простое, а выход из строя погружного насоса – самое распространенное. Самыми главными характеристиками, по которым необходимо выбирать любой насос, являются расход воды или производительность насоса, а также напор насоса или высота, на которую насос может подавать воду. Насос – не то оборудование, которое можно брать с запасом – «на вырост». Все должно быть выверено строго согласно потребностям. У тех, кто поленился произвести соответствующие расчеты и выбрал насос «на глазок», практически всегда бывают проблемы в виде отказов и поломок. В данной статье мы подробно остановимся на том, как определить напор насоса и производительность, предоставим все необходимые формулы и табличные данные.

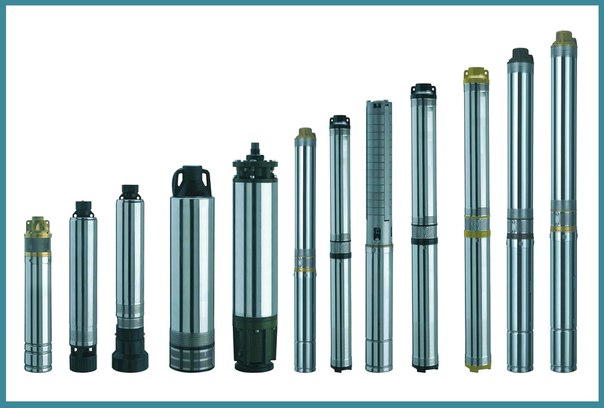

Погружные насосы обычно устанавливаются в глубокие скважины и колодцы, там, где самовсасывающий поверхностный насос не справится. Такой насос характерен тем, что работает полностью погруженным в воду, а если уровень воды опускается до критической отметки, то отключается и не включится, пока уровень воды не поднимется. Работа погружного насоса без воды «всухую» чревата поломками, поэтому необходимо подобрать насос с такой производительностью, чтобы она не превышала дебет скважины.

Расчет производительности/расхода погружного насоса.


Производительность насоса не зря иногда называют расходом, так как расчеты данного параметра напрямую связаны с расходом воды в водопроводе. Чтобы насос был способен обеспечивать потребности жильцов в воде, его производительность должна быть равна или быть чуть больше расхода воды из одновременно включенных потребителей в доме.
Этот суммарный расход можно определить, сложив расходы всех, возможно одновременно включенных, потребителей воды в доме. Чтобы не утруждать себя лишними расчетами, можете воспользоваться таблицей примерных значений расходов воды в секунду. В таблице указаны всевозможные потребители, такие как умывальник, унитаз, раковина, стиральная машина и другие, а также расход воды в л/с через них.

Таблица 1. Расход потребителей воды.



После того как просуммировали расходы всех требуемых потребителей, необходимо найти расчетный расход системы, он будет несколько меньше, так как вероятность одновременного использования абсолютно всех сантехприборов крайне мала. Узнать расчетный расход можно из таблицы 2. Хотя иногда для упрощения расчетов полученный суммарный расход просто умножают на коэффициент 0,6 – 0,8, принимая, что одновременно будет использоваться только 60 – 80 % сантехнических приборов. Но данный способ не совсем удачен. Например, в большом особняке с множеством сантехнических приборов и потребителей воды могут проживать всего 2 – 3 человека, и расход воды будет намного меньше суммарного. Поэтому настоятельно рекомендуем воспользоваться таблицей.

Таблица 2. Расчетный расход системы водоснабжения.



Полученный результат будет реальным расходом системы водоснабжения дома, который должен покрываться производительностью насоса. Но так как в характеристиках насоса производительность обычно считается не в л/с, а в м3/ч, то полученное нами значение расхода необходимо умножить на коэффициент 3,6.

Пример расчета расхода погружного насоса:

Рассмотрим вариант водоснабжения дачного домика, в котором есть такие сантехнические приборы:

  • Душ со смесителем – 0,09 л/с;
  • Водонагреватель электрический – 0,1 л/с;
  • Раковина на кухне – 0,15 л/с;
  • Умывальник – 0,09 л/с;
  • Унитаз – 0,1 л/с.


Суммируем расход всех потребителей: 0,09+0,1+0,15+0,09+0,1,53 л/с.
Так как домик у нас с садовым участком и огородом, не помешает добавить сюда поливочный кран, расход которого 0,3 м/с. Итого, 0,53+0,3,83 л/с.
Находим по таблице 2 значение расчетного расхода: значению 0,83 л/с соответствует 0,48 л/с.
Переводим л/с в л/мин, для этого 0,48*60=28,8л/мин.
И последнее – переводим л/с в м3/ч, для этого 0,48*3,6=1,728 м3/ч.

Важно! Иногда производительность насоса указывается в л/ч, тогда полученное значение в л/с необходимо умножить на 3600. Например, 0,48*3600=1728 л/час.

Вывод: расход системы водоснабжения нашего дачного домика составляет 1,728 м3/ч, поэтому производительность насоса должна быть больше 1,7 м3/ч.
Чтобы более точно определить подходящую модель насоса, необходимо рассчитать требуемый напор.

Расчет напора погружного насоса


Напор насоса или высота подъема воды рассчитывается по формуле, представленной ниже. Учитывается, что насос полностью погружен в воду, поэтому такие параметры, как перепад высот между источником воды и насосом, не учитываются.
Расчет напора скважинного насоса

Формула для расчета напора скважинного насоса:


Где,
Hтр – значение требуемого напора скважинного насоса;
Hгео – перепад высот между местом нахождения насоса и наивысшей точкой системы водоснабжения;

Hпотерь – сумма всех потерь в трубопроводе. Данные потери связаны с трением воды о материал труб, а также падением давления на поворотах труб и в тройниках. Определяется по таблице потерь.

Hсвоб – свободный напор на излив. Чтобы можно было комфортно пользоваться сантехническими приборами, данное значение необходимо брать 15 – 30м, минимально допустимое значение 5м, но тогда вода будет подаваться тонкой струйкой.

Все параметры измеряются в тех же единицах, в чем измеряется напор насоса, - в метрах.
Расчет потерь в трубопроводе можно рассчитать, изучив таблицу ниже. Обратите внимание, в таблице потерь обычным шрифтом указана скорость, с которой вода протекает по трубопроводу соответствующего диаметра, а выделенным шрифтом – потери напора на каждые 100м прямого горизонтального трубопровода. В самом низу таблиц указаны потери в тройниках, угловых соединениях, обратных клапанах и задвижках. Естественно, для точного расчета потерь необходимо знать протяженность всех участков трубопровода, количество всех тройников, поворотов и клапанов.

Таблица 3. Потери напора в трубопроводе из полимерных материалов.







Пример расчета напора скважинного насоса:

Рассмотрим такой вариант водоснабжения дачного дома:

  • Глубина скважины 35м;
  • Статический уровень воды в скважине – 10м;
  • Динамический уровень воды в скважине – 15м;
  • Дебет скважины – 4м3/час;
  • Скважина расположена на удалении от дома – 30м;
  • Дом двухэтажный, санузел находится на втором этаже – 5м высота;


В первую очередь считаем Hгео = динамический уровень + высота второго этажа = 15 + 5 = 20м.
Далее считаем Hпотерь. Примем, что горизонтальный трубопровод у нас выполнен полипропиленовой трубой 32 мм до дома, а в доме трубой 25 мм. Наличествует один угловой поворот, 3 обратных клапана, 2 тройника и 1 запорная арматура. Производительность возьмем из предыдущего расчета расхода 1,728 м3/час. Согласно предложенным таблицам ближайшее значение равно 1,8 м3/час, поэтому округлим до этого значения.
Hпотерь = 4,6*30/100 + 13*5/100 + 1,2 + 3*5,0 + 2*5,0 + 1,2 = 1,38+0,65+1,2+15+10+1,2=29,43м ≈ 30м.
Hсвоб примем 20м.
Итого, требуемый напор насоса равен:
Hтр = 20 + 30 + 20 = 70м.

Вывод: учитывая все потери в трубопроводе, нам необходим насос, напор которого равен 70 м. Также из предыдущего расчета мы определили, что его производительность должна быть выше 1,728 м3/час.

Рассмотрим пример подбора погружного насоса по графику «Водомёт».



При пересечении 70 метров напора, и требуемых 30 литрах в минуту, подходящим насосом будет «Водомёт» 60/92. Максимальный расход воды не должен превышать дебит скважины, он должен быть на 5-10% меньше дебита скважины. Если этого не сделать, работа насоса будет приводить к снижению динамического уровня воды ниже всасывающей части насоса. Это чревато работой насоса без воды –«сухому ходу», что можно еще избежать, поставив автоматику.

Более конкретный выбор насоса уже зависит от финансовых возможностей хозяина дома.
